RANGKAIAN PENGENDALI DAN RANGKAIAN DAYA MOTOR
Berikut ini akan diberikan beberapa contoh mengoperasikan peralatan pengalih daya tegangan rendah untuk jenis operasi yang sering digunakan oleh dunia industri.
Rangkaian Motor 3 fasa Mesin Crane
Prosedur mengoperasikan:
1.
MCB di set
pada posisi „ON“ dengan cara menaikkan lidah MCB ke atas
2. Lakukan pemilihan menentukan
arah putaran Motor 3 Fasa dengan merubah posisi „SELEKTOR SWITCH“
(Saklar Pemilih) pada posisi Forward (For)
3. Tekan tombol RUN maka
Motor akan berputar maju (Forward) dan ditandai dengan menyala lampu
merah
4. Dan apabila menekan tombol JOG
maka Motor akan berputar maju sesaat selama tombol ditekan dan ditandai
dengan menyala lampu merah
5. Apabila menginginkan Motor
berputar mundur (Reverse) maka terlebih dahulu tekan tombol „STOP“
kemudian pindahkan saklar „SELEKTOR SWITCH“ pada posisi Reverse (Rev)
6. Tekan tombol RUN maka
Motor akan berputar mundur (Reverse) dan ditandai dengan menyala lampu
merah
7. Dan apabila menekan tombol JOG
maka Motor akan berputar mundur sesaat selama tombol ditekan dan
ditandai dengan menyala lampu merah
8. Limit Switch berfungsi untuk
pembatas arah gerak mesin forward dan reverse agar tidak mencapai batas
tak terhingga
9. Untuk mematikan Motor 3 Fasa,
tekan tombol „STOP“
Kejadian
khusus:
1.
Apabila
terjadi hubung singkat (short Circuit) maka MCB akan trip. Untuk
mengaktifkan kembali reset ke posisi „ON“
ditandai menyala lampu warna kuning. Dan untuk mengaktifkan kembali tekan
tombol reset
1. MCB di set pada posisi „ON“
dengan cara menaikkan lidah MCB ke atas
2. Pada saat Bak penampung
(Reservoir) kosong maka kedua Float Switch (Saklar permukaan) Float
Switch UP dan Float Switch DOWN dalam keadaan tertutup
(Normally Close)
3. Tekan tombol „START-STOP“ untuk
tekanan pertama maka Motor 3 Fasa bekerja dalam rangkaian Bintang (Y), dengan ditandai menyala lampu
indikator warna merah
4. Setelah beberapa detik sesuai
dengan pengesetan Time Delay Relay maka Motor 3 Fasa bekerja dalam
hubungan Delta (D). Motor mengisi Bak penampung
5. Pada saat Air telah memenuhi Bak
penampung maka Float Switch UP membuka dan Motor 3 Fasa berhenti
6. Setelah Air surut mencapai batas
Float Switch Down maka Motor 3 Fasa bekerja kembali
7. Untuk mematikan Motor 3 Fasa,
tekan tombol „START-STOP“ untuk tekanan kedua
Kejadian
khusus:
1. Apabila terjadi hubung singkat
(short Circuit) maka MCB akan trip. Untuk mengaktifkan kembali reset ke
posisi „ON“
ditandai menyala lampu warna kuning. Dan untuk mengaktifkan kembali tekan
tombol reset
Rangkaian Motor 3 Fasa RUN-JOGGING
1. Run-jogging motor 3 fasa
Prosedur mengoperasikan:
1. MCB di set pada posisi „ON“
dengan cara menaikkan lidah MCB ke atas
2. Tekan tombol „RUN“ maka Motor 3
Fasa akan berputar Runing (maju), lampu indikator warna merah menyala
3. Bila tombol tekan „JOG“ ditekan
maka Motor 3 Fasa berputar sesaat selama tombol ditekan (Jogging)
4. Dan bila dilepas maka Motor 3
Fasa berhenti
5. Untuk menjalankan Running kembali
tekan tombol „RUN“
6. Untuk mematikan rangkaian tekan
tombol „STOP“
Kejadian khusus:
1. Apabila terjadi hubung singkat
(short Circuit) maka MCB akan trip. Untuk mengaktifkan kembali reset ke
posisi „ON“
ditandai menyala lampu warna kuning. Dan untuk mengaktifkan kembali tekan
tombol reset
Rangkaia Motor 3 fasa Putar Kanan-Kiri ( FORWARD-REVERSE)
1.forward-reverse motor 3 fasa
Prosedur mengoperasikan:
1. MCB diubah pada posisi „ON“
dengan cara menaikkan lidah MCB ke atas
2. Tekan tombol „FOR“ maka Motor 3
Fasa akan berputar ke „Kanan“, lampu indikator menyala merah
3. Apabila menginginkan Motor
berputar ke „Kiri“ maka matikan lebih dahulu rangkaian dengan menekan
tombol „STOP“
4. Tekan tombol „REV“ maka Motor 3
Fasa akan berputar ke „Kiri“, lampu indikator hijau menyala
5. Untuk mematikan Motor 3 Fasa,
tekan tombol „STOP“
Kejadian khusus:
1. Bila tombol „FOR“ dan tombol
„REV“ ditekan secara bersamaan maka salah satu tombol yang lebih awal
menekan akan bekerja lebih dahulu, karena kecepatan menekan antara
kedua tombol mempunyai jarak waktu 0.02 detik
2. Pada saat Motor 3 Fasa sedang berputar ke „kanan“
maka apabila tombol „REV“ ditekan tidak akan dapat mengoperasikan motor
berputar ke „kiri“
3. Apabila terjadi short Circuit
maka MCB akan trip. Untuk mengaktifkan kembali reset ke posisi „ON“
dengan ditandai menyala lampu kuning. Dan untuk mengaktifkan kembali tekan
tombol reset
Rangkaian Motor 3 fasa Forward-Severs ( Putar kana-kiri) Otomatis
Prosedur mengoperasikan Forward-Severs
( Putar kana-kiri) otomatis:
1. MCB di set pada posisi „ON“
dengan cara menaikkan lidah MCB ke atas
2. Tekan tombol „START-STOP“ untuk
tekanan ke 1 maka Motor 3 Fasa bekerja dengan arah putaran maju
(Forward) yang ditandai lampu indikator menyala berwarna merah.
Setelah beberapa detik sesuai dengan pengesetan Time Delay Relay (T1)
maka Motor 3 Fasa mati dan T2 bekerja untuk menunda waktu
3. Setelah Delay T2 habis
maka Motor 3 Fasa berputar mudur (Reverse) yang ditandai dengan
menyala lampu warna hijau dan T3 bekerja menunda waktu
sesuai pengesetan
4. Apabila Setting T3 telah
habis maka Motor 3 Fasa mati, dan T4 bekerja untuk menunda
waktu
5. Setelah Delay T4 habis
maka Motor 3 Fasa kembali berputar maju (Forward). Demikian seterusnya
6. Untuk mematikan Motor 3 Fasa,
tekan tombol „START-STOP“. Untuk tekanan ke 2
Kejadian
khusus:
1.
Apabila
rangkaian Putar kanan-kiri initerjadi hubung singkat (short Circuit)
maka MCB akan trip. Untuk mengaktifkan kembali reset ke posisi „ON“
2. Dan bila terjadi beban lebih
maka Thermal Overload Relay akan „Trip“ dengan ditandai menyala lampu berwarna kuning. Dan untuk mengaktifkan kembali tekan
tombol reset
Rangkaian Moror 3
fasa Starting Y-D Otomatis
(Bintang-Delta)
1. Starting Y-D Otomatis
(Bintang-Delta)
Prosedur mengoperasikan:
1. MCB di set pada posisi „ON“
dengan cara menaikkan lidah MCB ke atas
2. Tekan tombol „START“ maka Motor 3
Fasa bekerja dalam hubungan Bindatang ( Y), dengan ditandai lampu indikator
warna merah menyala
3. Setelah beberapa detik sesuai
dengan pengesetan Time Delay Relay maka Motor 3 Fasa bekerja dalam
hubungan Delta ( D) dengan ditandai lampu indikator warna hijau menyala
Kejadian
khusus:
1. Apabila terjadi hubung singkat
(short Circuit) maka MCB akan trip. Untuk mengaktifkan kembali reset
ke posisi „ON“
ditandai menyala lampu warna kuning. Dan untuk mengaktifkan kembali tekan
tombol reset
http://k3titl-smknesaba.blogspot.com/2010/11/rangkaian-pengendali-dan-rangkaian-daya.html
Senin, 25 Juli 2011
Apa Itu Capasitor Bank ????
Proses Kerja Kapasit
or
Kapasitor yang akan digunakan untuk meperbesar pf dipasang paralel dengan rangkaian beban. Bila rangkaian itu diberi tegangan maka elektron akan mengalir masuk ke kapasitor. Pada saat kapasitor penuh dengan muatan elektron maka tegangan akan berubah. Kemudian elektron akan ke luar dari kapasitor dan mengalir ke dalam rangkaian yang memerlukannya dengan demikian pada saaat itu kapasitor membangkitkan daya reaktif. Bila tegangan yang berubah itu kembali normal (tetap) maka kapasitor akan menyimpan kembali elektron. Pada saat kapasitor mengeluarkan elektron (Ic) berarti sama juga kapasitor menyuplai daya treaktif ke beban. Karena beban bersifat induktif (+) sedangkan daya reaktif bersifat kapasitor (-) akibatnya daya reaktif yang berlaku menjadi kecil.
Pemasangan Kapasitor
Kapasitor yang akan digunakan untuk memperkecil atau memperbaiki pf penempatannya ada dua cara :
1. Terpusat kapasitor ditempatkan pada:
a. Sisi primer dan sekunder transformator
b. Pada bus pusat pengontrol
2. Cara terbatas kapasitor ditempatkan
a. Feeder kecil
b. Pada rangkaian cabang
c. Langsung pada beban
Perawatan Kapasitor
Kapasitor yang digunakan untuk memperbaiki pf supaya tahan lama tentunya harus dirawat secara teratur. Dalam perawatan itu perhatian harus dilakukan pada tempat yang lembab yang tidak terlindungi dari debu dan kotoran. Sebelum melakukan pemeriksaan pastikan bahwa kapasitor tidak terhubung lagi dengan sumber. Kemudian karena kapasitor ini masih mengandung muatan berarti masih ada arus/tegangan listrik maka kapasitor itu harus dihubung singkatkan supaya muatannya hilang.
Adapun jenis pemeriksaan yang harus dilakukan meliputi :
• Pemeriksaan kebocoran
• Pemeriksaan kabel dan penyangga kapasitor
• Pemeriksaan isolator
Komponen Panel Capasitor :
1. Main switch / load Break switch
Main switch ini sebagai peralatan kontrol dan isolasi jika ada pemeliharaan panel . Sedangkan untuk pengaman kabel / instalasi sudah tersedia disisi atasnya (dari) MDP.Mains switch atau lebih dikenal load break switch adalah peralatan pemutus dan penyambung yang sifatnya on load yakni dapat diputus dan disambung dalam keadaan berbeban, berbeda dengan on-off switch model knife yang hanya dioperasikan pada saat tidak berbeban .Untuk menentukan kapasitas yang dipakai dengan perhitungan minimal 25 % lebih besar dari perhitungan KVar terpasang dari sebagai contoh :Jika daya kvar terpasang 400 Kvar dengan arus 600 Ampere , maka pilihan kita berdasarkan 600 A + 25 % = 757 Ampere yang dipakai size 800 Ampere.
2. Kapasitor Breaker.
Kapasitor Breaker digunkakan untuk mengamankan instalasi kabel dari breaker ke Kapasitor bank dan juga kapasitor itu sendiri. Kapasitas breaker yang digunakan sebesar 1,5 kali dari arus nominal dengan I m = 10 x Ir.Untuk menghitung besarnya arus dapat digunakan rumusI n = Qc / 3 . VLSebagai contoh : masing masing steps dari 10 steps besarnya 20 Kvar maka dengan menggunakan rumus diatas didapat besarnya arus sebesar 29 ampere , maka pemilihan kapasitas breaker sebesar 29 + 50 % = 43 A atau yang dipakai 40 Ampere.Selain breaker dapat pula digunakan Fuse , Pemakaian Fuse ini sebenarnya lebih baik karena respon dari kondisi over current dan Short circuit lebih baik namun tidak efisien dalam pengoperasian jika dalam kondisi putus harus selalu ada penggantian fuse. Jika memakai fuse perhitungannya juga sama dengan pemakaian breaker.
3. Magnetic Contactor
Magnetic contactor diperlukan sebagai Peralatan kontrol.Beban kapasitor mempunyai arus puncak yang tinggi , lebih tinggi dari beban motor. Untuk pemilihan magnetic contactor minimal 10 % lebih tinggi dari arus nominal ( pada AC 3 dengan beban induktif/kapasitif). Pemilihan magnetic dengan range ampere lebih tinggi akan lebih baik sehingga umur pemakaian magnetic contactor lebih lama.
4. Kapasitor Bank
Kapasitor bank adalah peralatan listrik yang mempunyai sifat kapasitif..yang akan berfungsi sebagai penyeimbang sifat induktif. Kapasitas kapasitor dari ukuran 5 KVar sampai 60 Kvar. Dari tegangan kerja 230 V sampai 525 Volt.
5. Reactive Power Regulator
Peralatan ini berfungsi untuk mengatur kerja kontaktor agar daya reaktif yang akan disupply ke jaringan/ system dapat bekerja sesuai kapasitas yang dibutuhkan. Dengan acuan pembacaan besaran arus dan tegangan pada sisi utama Breaker maka daya reaktif yang dibutuhkan dapat terbaca dan regulator inilah yang akan mengatur kapan dan berapa daya reaktif yang diperlukan. Peralatan ini mempunyai bermacam macam steps dari 6 steps , 12 steps sampai 18 steps.
Peralatan tambahan yang biasa digunakan pada panel kapasitor antara lain :
- Push button on dan push button off yang berfungsi mengoperasikan magnetic contactor secara manual.- Selektor auto – off – manual yang berfungsi memilih system operasional auto dari modul atau manual dari push button.
- Exhaust fan + thermostat yang berfungsi mengatur ambein temperature dalam ruang panel kapasitor. Karena kapasitor , kontaktor dan kabel penghantar mempunyai disipasi daya panas yang besar maka temperature ruang panel meningkat.setelah setting dari thermostat terlampaui maka exhust fan akan otomatic berhenti.
Setup C/K PFR
Capacitor BankAgar Power Factor Regulator (PFR) yang terpasang pada Panel Capacitor Bank dapat bekerja secara maksimal dalam melakukan otomatisasi mengendalikan kerja capacitor maka diperlukan setup C/K yang sesuai.Berikut ini cara menghitung C/K pada PFR:Sebuah Panel Capacitor Bank 6 Step x 60 KVAR, 3 Phase, 400 Volt, dengan CT sensor terpasang 1000/5A. Berapa nilai setup C/K ?Solusi:60 KVAR = 60.000 VAR60.000=86 A400 x 1.732C/K=I c1=8
6=0,43CT Ratio1000/5
Keuntungan yang diperoleh dengan dipasangnya Power Capacitor
-Menghilangkan denda PLN atas kelebihan pemakaian daya reaktif.
-Menurunkan pemakaian kVA total karena pemakaian kVA lebih mendekati kW yang terpakai, akibatnya pemakaian energi listrik lebih hemat.
-Optimasi Jaringan:
- Memberikan tambahan daya yang tersedia pada trafo sehingga trafo tidak kelebihan(overload).
- Mengurangi penurunan tegangan (voltage drop) pada line ends dan meningkatkan daya pakai alat-alat produksi.
- Terhindar dari kenaikan arus/suhu pada kabel sehingga mengurangi rugi-rugi.
Memperbaiki Faktor daya berdasarkan rekening listrik PLN.
Berdasarkan rekening listrik PLN suatu perusahaan pada tahun 1977 diperoleh data seperti dibawah ini.
1. Beban : 345 KVA
2. Pemakaian kWh
LWBP : 77.200 kWh
WBP : 34.000
kWhTotal : 111.200 kWh
3. Kelebihan kVARh : 10.656 kVARh
Cos phi = KW/KVA
Tan phi = KVAr/KW
sesuai dengan ketentuan PLN ,Yang Tidak terkena kelebihan KVAR kalau cos phi = 0.85
Cos phi = 0,85 ==> phi = 31,8maka tan 31,8 = 0.62
Jika KWH diketahui = 1111.200 ,
Maka batas tidak terkena biaya kelebihan KVARH dapat dihitung sebesar :
KVARH ( batas ) = KWH x tan phi = 111.200 x 0,62 = 68.944
Dengan adanya kelebihan KVARH sebesar 10.656,besarnya KVARH ( Total ) menjadi :
KVARH ( total ) = KVARH ( batas ) + KVARH ( lebih )= 68.944+10.656 = 79.600
Tan phi = KVARH ( total ) / kWh = 79.600/111.200 = 0,716
phi = 35,6Cos phi = cos 35,6 = 0,813
Memperbaiki nilai Cos phi
Untuk menghindari biaya kelebihan KVARH,maka perlu dipasang " Capasitor ". Misalnya direncanakan COs phi ditingkatkan menjadi = 0,92
Besarnya pemakaian listrik rata-rata dihitung sebagai berikut :
KW ( rata-rata) = Pemakaian listrik per bulan / ( 30 hari x 24 jam )= 111.200 / ( 30x24)= 154,4KW
Cos phi = 0.92 ---> phi=23,1
Tan phi = 23,1 = 0,426 = KVAR/KWKW = 154,4 ---> KVAR = 0,426X154,4 = 66KVARH ( total) = 79.600KVAR = 79.600/ ( 30X24) = 111
Jadi kapasitor yang perlu dipasang = 111 - 66 = 35
KVARKapasitor yang digunakan = 6 x 7,5 KVAR ,dengan Regulator 6 Step
http://engineeringbuilding.blogspot.com/2011/02/apa-itu-capasitor-bank.html
orKapasitor yang akan digunakan untuk meperbesar pf dipasang paralel dengan rangkaian beban. Bila rangkaian itu diberi tegangan maka elektron akan mengalir masuk ke kapasitor. Pada saat kapasitor penuh dengan muatan elektron maka tegangan akan berubah. Kemudian elektron akan ke luar dari kapasitor dan mengalir ke dalam rangkaian yang memerlukannya dengan demikian pada saaat itu kapasitor membangkitkan daya reaktif. Bila tegangan yang berubah itu kembali normal (tetap) maka kapasitor akan menyimpan kembali elektron. Pada saat kapasitor mengeluarkan elektron (Ic) berarti sama juga kapasitor menyuplai daya treaktif ke beban. Karena beban bersifat induktif (+) sedangkan daya reaktif bersifat kapasitor (-) akibatnya daya reaktif yang berlaku menjadi kecil.
Pemasangan Kapasitor
Kapasitor yang akan digunakan untuk memperkecil atau memperbaiki pf penempatannya ada dua cara :
1. Terpusat kapasitor ditempatkan pada:
a. Sisi primer dan sekunder transformator
b. Pada bus pusat pengontrol
2. Cara terbatas kapasitor ditempatkan
a. Feeder kecil
b. Pada rangkaian cabang
c. Langsung pada beban
Perawatan Kapasitor
Kapasitor yang digunakan untuk memperbaiki pf supaya tahan lama tentunya harus dirawat secara teratur. Dalam perawatan itu perhatian harus dilakukan pada tempat yang lembab yang tidak terlindungi dari debu dan kotoran. Sebelum melakukan pemeriksaan pastikan bahwa kapasitor tidak terhubung lagi dengan sumber. Kemudian karena kapasitor ini masih mengandung muatan berarti masih ada arus/tegangan listrik maka kapasitor itu harus dihubung singkatkan supaya muatannya hilang.
Adapun jenis pemeriksaan yang harus dilakukan meliputi :
• Pemeriksaan kebocoran
• Pemeriksaan kabel dan penyangga kapasitor
• Pemeriksaan isolator
Komponen Panel Capasitor :
1. Main switch / load Break switch
Main switch ini sebagai peralatan kontrol dan isolasi jika ada pemeliharaan panel . Sedangkan untuk pengaman kabel / instalasi sudah tersedia disisi atasnya (dari) MDP.Mains switch atau lebih dikenal load break switch adalah peralatan pemutus dan penyambung yang sifatnya on load yakni dapat diputus dan disambung dalam keadaan berbeban, berbeda dengan on-off switch model knife yang hanya dioperasikan pada saat tidak berbeban .Untuk menentukan kapasitas yang dipakai dengan perhitungan minimal 25 % lebih besar dari perhitungan KVar terpasang dari sebagai contoh :Jika daya kvar terpasang 400 Kvar dengan arus 600 Ampere , maka pilihan kita berdasarkan 600 A + 25 % = 757 Ampere yang dipakai size 800 Ampere.
2. Kapasitor Breaker.
Kapasitor Breaker digunkakan untuk mengamankan instalasi kabel dari breaker ke Kapasitor bank dan juga kapasitor itu sendiri. Kapasitas breaker yang digunakan sebesar 1,5 kali dari arus nominal dengan I m = 10 x Ir.Untuk menghitung besarnya arus dapat digunakan rumusI n = Qc / 3 . VLSebagai contoh : masing masing steps dari 10 steps besarnya 20 Kvar maka dengan menggunakan rumus diatas didapat besarnya arus sebesar 29 ampere , maka pemilihan kapasitas breaker sebesar 29 + 50 % = 43 A atau yang dipakai 40 Ampere.Selain breaker dapat pula digunakan Fuse , Pemakaian Fuse ini sebenarnya lebih baik karena respon dari kondisi over current dan Short circuit lebih baik namun tidak efisien dalam pengoperasian jika dalam kondisi putus harus selalu ada penggantian fuse. Jika memakai fuse perhitungannya juga sama dengan pemakaian breaker.
3. Magnetic Contactor
Magnetic contactor diperlukan sebagai Peralatan kontrol.Beban kapasitor mempunyai arus puncak yang tinggi , lebih tinggi dari beban motor. Untuk pemilihan magnetic contactor minimal 10 % lebih tinggi dari arus nominal ( pada AC 3 dengan beban induktif/kapasitif). Pemilihan magnetic dengan range ampere lebih tinggi akan lebih baik sehingga umur pemakaian magnetic contactor lebih lama.
4. Kapasitor Bank
Kapasitor bank adalah peralatan listrik yang mempunyai sifat kapasitif..yang akan berfungsi sebagai penyeimbang sifat induktif. Kapasitas kapasitor dari ukuran 5 KVar sampai 60 Kvar. Dari tegangan kerja 230 V sampai 525 Volt.
5. Reactive Power Regulator
Peralatan ini berfungsi untuk mengatur kerja kontaktor agar daya reaktif yang akan disupply ke jaringan/ system dapat bekerja sesuai kapasitas yang dibutuhkan. Dengan acuan pembacaan besaran arus dan tegangan pada sisi utama Breaker maka daya reaktif yang dibutuhkan dapat terbaca dan regulator inilah yang akan mengatur kapan dan berapa daya reaktif yang diperlukan. Peralatan ini mempunyai bermacam macam steps dari 6 steps , 12 steps sampai 18 steps.
Peralatan tambahan yang biasa digunakan pada panel kapasitor antara lain :
- Push button on dan push button off yang berfungsi mengoperasikan magnetic contactor secara manual.- Selektor auto – off – manual yang berfungsi memilih system operasional auto dari modul atau manual dari push button.
- Exhaust fan + thermostat yang berfungsi mengatur ambein temperature dalam ruang panel kapasitor. Karena kapasitor , kontaktor dan kabel penghantar mempunyai disipasi daya panas yang besar maka temperature ruang panel meningkat.setelah setting dari thermostat terlampaui maka exhust fan akan otomatic berhenti.
Setup C/K PFR
Capacitor BankAgar Power Factor Regulator (PFR) yang terpasang pada Panel Capacitor Bank dapat bekerja secara maksimal dalam melakukan otomatisasi mengendalikan kerja capacitor maka diperlukan setup C/K yang sesuai.Berikut ini cara menghitung C/K pada PFR:Sebuah Panel Capacitor Bank 6 Step x 60 KVAR, 3 Phase, 400 Volt, dengan CT sensor terpasang 1000/5A. Berapa nilai setup C/K ?Solusi:60 KVAR = 60.000 VAR60.000=86 A400 x 1.732C/K=I c1=8
6=0,43CT Ratio1000/5Keuntungan yang diperoleh dengan dipasangnya Power Capacitor
-Menghilangkan denda PLN atas kelebihan pemakaian daya reaktif.
-Menurunkan pemakaian kVA total karena pemakaian kVA lebih mendekati kW yang terpakai, akibatnya pemakaian energi listrik lebih hemat.
-Optimasi Jaringan:
- Memberikan tambahan daya yang tersedia pada trafo sehingga trafo tidak kelebihan(overload).
- Mengurangi penurunan tegangan (voltage drop) pada line ends dan meningkatkan daya pakai alat-alat produksi.
- Terhindar dari kenaikan arus/suhu pada kabel sehingga mengurangi rugi-rugi.
Memperbaiki Faktor daya berdasarkan rekening listrik PLN.
Berdasarkan rekening listrik PLN suatu perusahaan pada tahun 1977 diperoleh data seperti dibawah ini.
1. Beban : 345 KVA
2. Pemakaian kWh
LWBP : 77.200 kWh
WBP : 34.000
kWhTotal : 111.200 kWh
3. Kelebihan kVARh : 10.656 kVARh
Cos phi = KW/KVA
Tan phi = KVAr/KW
sesuai dengan ketentuan PLN ,Yang Tidak terkena kelebihan KVAR kalau cos phi = 0.85
Cos phi = 0,85 ==> phi = 31,8maka tan 31,8 = 0.62
Jika KWH diketahui = 1111.200 ,
Maka batas tidak terkena biaya kelebihan KVARH dapat dihitung sebesar :
KVARH ( batas ) = KWH x tan phi = 111.200 x 0,62 = 68.944
Dengan adanya kelebihan KVARH sebesar 10.656,besarnya KVARH ( Total ) menjadi :
KVARH ( total ) = KVARH ( batas ) + KVARH ( lebih )= 68.944+10.656 = 79.600
Tan phi = KVARH ( total ) / kWh = 79.600/111.200 = 0,716
phi = 35,6Cos phi = cos 35,6 = 0,813
Memperbaiki nilai Cos phi
Untuk menghindari biaya kelebihan KVARH,maka perlu dipasang " Capasitor ". Misalnya direncanakan COs phi ditingkatkan menjadi = 0,92
Besarnya pemakaian listrik rata-rata dihitung sebagai berikut :
KW ( rata-rata) = Pemakaian listrik per bulan / ( 30 hari x 24 jam )= 111.200 / ( 30x24)= 154,4KW
Cos phi = 0.92 ---> phi=23,1
Tan phi = 23,1 = 0,426 = KVAR/KWKW = 154,4 ---> KVAR = 0,426X154,4 = 66KVARH ( total) = 79.600KVAR = 79.600/ ( 30X24) = 111
Jadi kapasitor yang perlu dipasang = 111 - 66 = 35
KVARKapasitor yang digunakan = 6 x 7,5 KVAR ,dengan Regulator 6 Step
http://engineeringbuilding.blogspot.com/2011/02/apa-itu-capasitor-bank.html
Senin, 06 Desember 2010

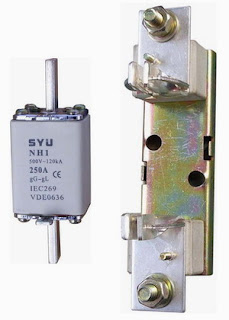

FUSE Links (NH Fuse)
NH Fuse links banyak dipakai di dunia industri. Fuse ini terdapat berbagai jenis, mulai dari tegangan, ukuran body dan Class.Tegangan :AC 400 / 500/ 690/ 1000/ 1500
Ukuran/ Size : 000, 00, 0, 1, 2, 3, 4
Class :
- gG : Aplikasi umum, Proteksi Kabel dan Line.
- gB : Aplikasi Umum
- aM : Proteksi Short pada motor.
- gTr : Aplikasi Umum dan Proteksi Trafo.
- gTF : Aplikasi Umum.
Fasilitas dan Keuntungan dengan Fuse Links
- Indikator Trip yang mudah dideteksi
- Rating Interupsi yang tinggi sampai 120 kA
- Rating Tegangan yang beragam AC 400 ~ 1500 V
- Class yang beragam.
- Terdapat pilihan fuse base (besi atau keramik)
- Rugi daya dan suhu yang rendah.
- Tahan terhadap Corrosif.
http://bayupancoro.wordpress.com/2007/11/23/fuse-links-nh-fuse/
Current Transformer (CT)
Pengukuran atau pendeteksian arus listrik merupakan salah satu dari parameter utama yang diperlukan dalam kelistrikan. Misalkan untuk pengukuran arus yang besar, pengukuran daya dan sebagai parameter proteksi.
Current Transformer atau CT adalah salah satu type trafo instrumentasi yang menghasilkan arus di sekunder dimana besarnya sesuai dengan ratio dan arus primernya. Ada 2 standart yang paling banyak diikuti pada CT yaitu : IEC 60044-1 (BSEN 60044-1) & IEEE C57.13 (ANSI), meskipun ada juga standart Australia dan Canada.
CT umumnya terdiri dari sebuah inti besi yang dililiti oleh konduktor beberapa ratus kali. Output dari skunder biasanya adalah 1 atau 5 ampere, ini ditunjukan dengan ratio yang dimiliki oleh CT tersebut. Misal 100:1, berarti sekunder CT akan mengeluarkan output 1 ampere jika sisi primer dilalui arus 100 Ampere. Jika 400:5, berarti sekunder CT akan mengeluarkan output 5 ampere jika sisi primer dilalui arus 400 Ampere. Dari kedua macam output tersebut yang paling banyak ditemui, dipergunakan dan lebih murah adalah yang 5 ampere.
Pada CT tertulis class dan burden, dimana masing masing mewakili parameter yang dimiliki oleh CT tersebut. Class menunjukan tingkat akurasi CT, misalnya class 1.0 berarti CT tersebut mempunyai tingkat kesalahan 1%. Burden menunjukkan kemampuan CT untuk menerima sampai batas impedansi tertentu. CT standart IEC menyebutkan burden 1.5 VA (volt ampere), 3 VA, 5 VA dst. Burden ini berhubungan dengan penentuan besar kabel dan jarak pengukuran (lihat table).
Aplikasi CT selain disambungkan dengan alat meter seperti ampere meter, KW meter Cos Phi meter dll, sering juga dihubungkan dengan alat proteksi arus. Dengan mempergunakan bermacam ratio CT didapatkan proteksi arus dengan beragam range ampere hanya dengan satu unit proteksi arus. Yang perlu dipersiapkan adalah unit proteksi arus dengan range dibawah 5 ampere dan CT dengan ratio XXX:5. Misal unit proteksi mempunyai range 0,5 ~ 5 Amp, dengan mempergunakan CT dengan ratio 1000:5 maka range proteksi arus yang bisa dijangkau adalah 100 ~ 1000 Amp. Perhitungannya adalah sebagai berikut :
Range : 0,5 ~ 5 Amp
Ratio CT : 1000/5
: 200
Range dengan CT : (0,5 X 200) ~ (5 X 200) Amp
: 100 ~ 1000 Amp
Note : Terminal CT sebaiknya dihubung singkat jika tidak terhubung dengan beban saat line primer dialiri arus. Ini mencegah pembebanan dengan impedansi yang terlalu besat dan mengakibatkan percikan bunga api listrik.
http://bayupancoro.wordpress.com/2009/01/20/current-transformer-ct/
Sabtu, 30 Januari 2010
Langganan:
Postingan (Atom)
